Ara mesnet genişliği b
≥ 50mm; Bitiş mesnet b ≥ 40mm
0,64
6,85
L/300
506
422
361
316
275
223
184
155
495
413
354
309
261
218
180
151
0,74
8,00
L/300
658
548
470
411
364
292
248
209
630
525
450
394
338
278
230
194
ÜÇ AÇIKLIKLI MESNETME
Açıklık L (mt)
1,00
1,20
1,40
1,60
1,80
2,00
2,20
2,40
t (mm)
g (kg/m2)
max f
Ara mesnet genişliği b
≥ 50mm; Bitiş mesnet b ≥ 40mm
0,64
6,85
L/300
575
479
411
348
275
223
185
159
563
469
402
341
270
218
180
153
0,74
8,00
L/300
747
623
534
467
371
300
248
209
716
596
511
436
344
279
230
198
Panelin izin verilen yük taşıma değerleri DIN 18807 esaslarına
göredir.
Panelin izin verilen yük taşıma değerleri düzgün yayılı yükler
içindir. Tekil yüklemelerde yayılı yük değerlerinin yarısı alınmalıdır.
Tabloda izin verilen yük değerleri aşık aralarına bağlı olarak
izoleli sandvich panel sistem çatı yük taşıma kapasitelerini de gösterir. Bu durumda çatı zati
ağırlığı göz önüne alınmalıdır.
Tabloda izin verilen yük değerleri monte edilmiş 1.0 metre ene
tekabül eden panel kesiti içindir. Tek panel kesiti için uygulanamaz.
Tabloda izin verilen yük değerleri üst panel kalınlığının minimum
0.54 mm sac, alt yük taşıyıcı panelin 0.64 mm sac olması esasına göredir. Üst panel malzeme
cinsinin alüminyum veya paslanmaz sac olması halleri için firmamızın önerisi esastır.
Tablodaki koyu zeminli rakamlar, panel veya sistemin rüzgar emme
veya ters yükleme halini gösterir.
Çelik cinsi S320 GD +Z200 olup göçmeye karşı emniyet katsayısı
k=1.65, kullanım yükleri için emniyet katsayısı k=1.26'dır

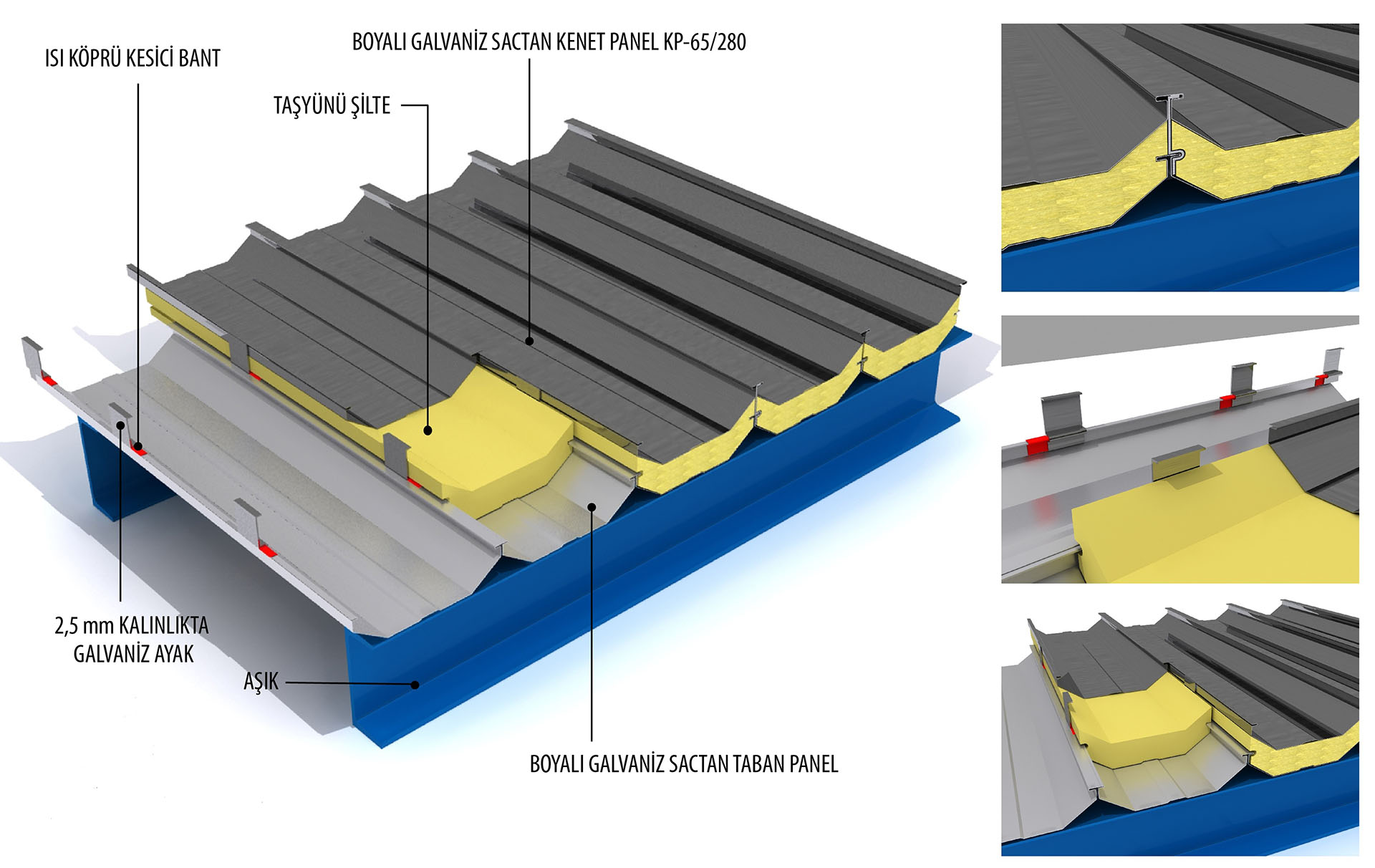

ÇKKS SİSTEM KESİT GÖRÜNÜŞÜ
GAMA KP/280 kenetli panel ve TP65/280 yük taşıyıcı panellerin
arasına taş yünü izolasyon malzemesi konularak teşkil edilen bu sistem mimar ve yatırımcılara
teknik çözüm ve maliyet fırsatları sunar.
Sistemin üst katmanını meydana getiren GAMA KP65/280 kenetli panel
isteğe uygun galvaniz üstü boyalı sac, natürel veya boyalı alüminyumdan üretilir.
Panel yüzey boyası istenilen renk ve desende Pvdf,
polyesterboyalıdır. Panel eni mimari ve statik gerekçelere uygun 280 mm dir.
Şantiyede istenilen boyda proje gereklerine uygun üretilen kenetli
çatı panelleri ile %1 e kadar düşük meğillerde çatı kaplaması yapılır.
Galvaniz veya alüminyumdan üretilen ayaklar üzerine monte edilen
paneller boyuna ek birleşim noktasındaki kanal vasıtasıyla panelin sonsuz genişlemesine izin
verir.
Panel boyuna birleşim noktası önce el kenedi ve akabinde robot ile
birleştirilir.
