KONİK VE KAVİSLİ PANELLER

Size sektördeki en esnek çözümleri sunmaya çalışıyoruz

Konik Panel

Konik Kavisli Panel

Kavisli Panel

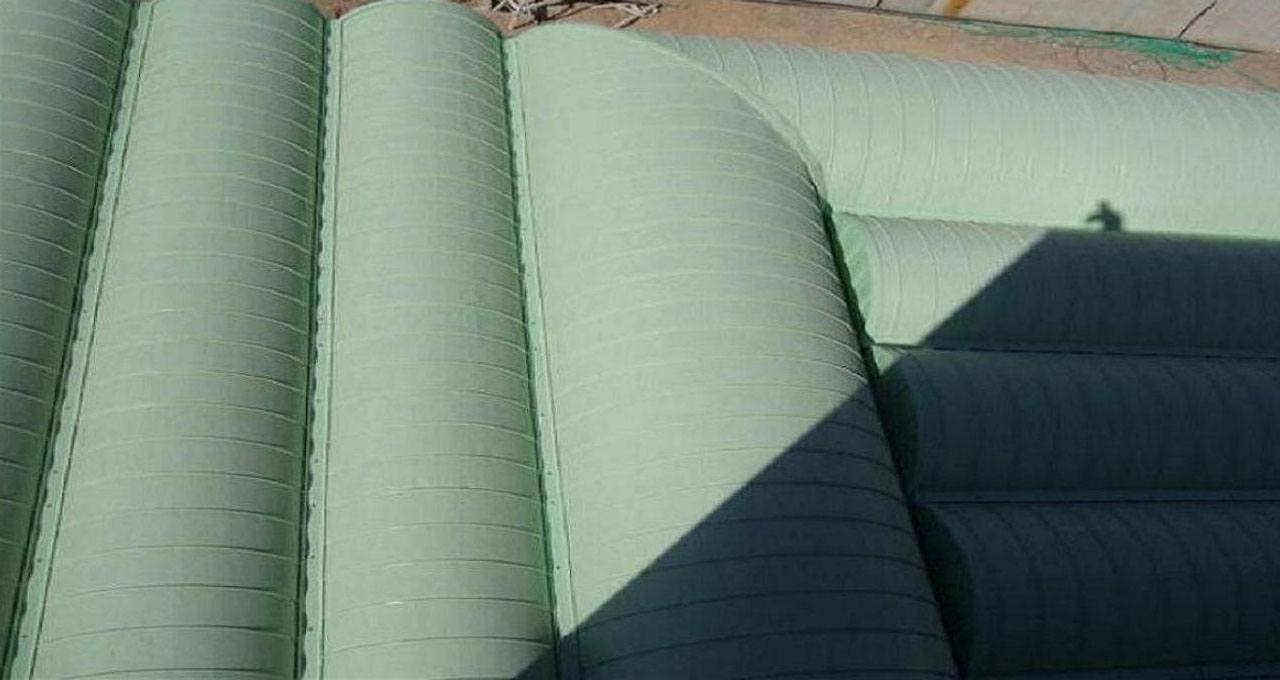

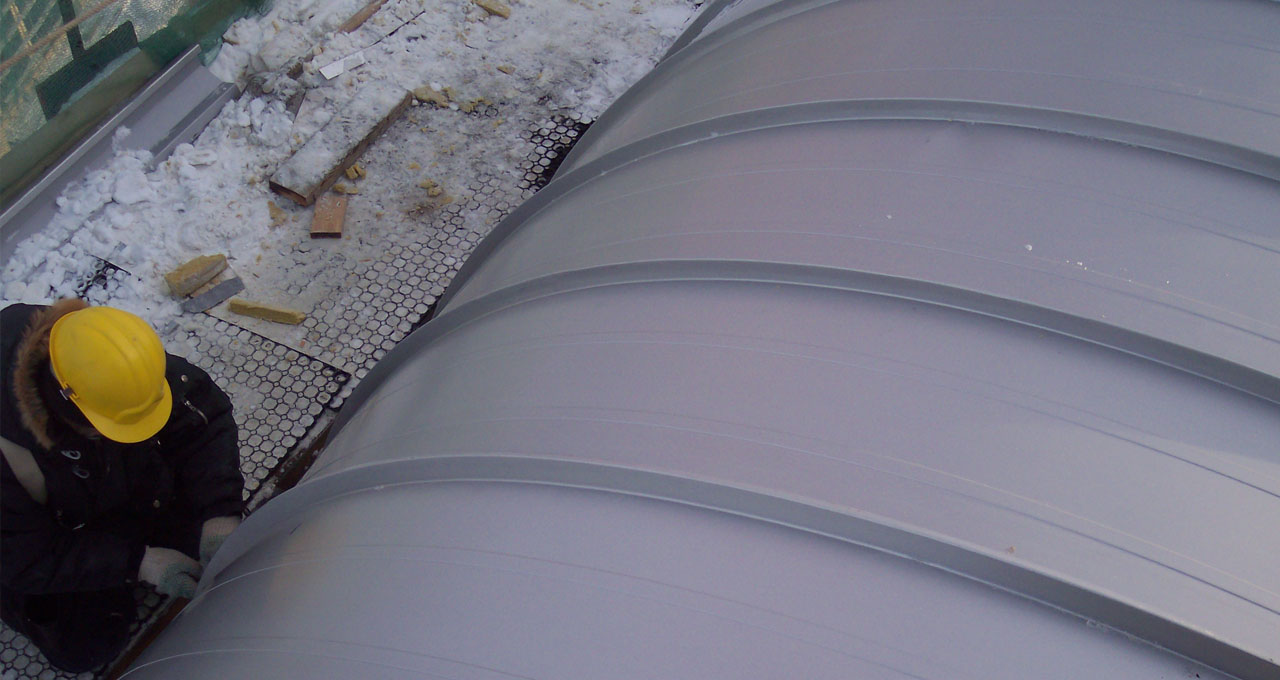

Günün mimarları mimari hayalleri için özel panellere sahip olmak isterler. Küresel, yarıküresel ve elipsoid şekillerdeki çatı formları konik, kavisli ve konik kavisli kesite sahip panellerle kolaylıkla kaplanabilir.
GAMA panelleri istenen yarıçapta ve koniklikte üretilirler. Panel formu, kullanılan malzeme ve kalınlığına bağlı olarak 20 metre ve üzerindeki yarıçaplı çatılarda paneller ağırlıkları ile kendiliğinden çatı şeklini alırlar. Daha küçük yarıçaplar için paneller kavislendirme makinesi ile şekillendirilirler. Bu method panellerin yüzey deformasyonuna uğramasını engeller ve aynı zamanda proje yarıçapında bükülmesini sağlar.

Kavislendirme Tablosu
Form
Malzeme
Kalınlık
(mm) 		Min. Kavis Yarıçapı
(mm)
KSD 25 / 315 alüminyum 0.50 – 0.80 600
KÇP 65 / 310 alüminyum 0.80 – 1.20 2000
KÇP 65 / 410 alüminyum 0.80 – 1.20 1500
KSD 25 / 315 Sac 0.50 – 0.65 800
KÇP 65 / 310 Sac 0.60 – 0.80 4000
KÇP 65 / 410 Sac 0.60 – 0.80 4000
KSD 25 / 315 Paslanmaz Sac 0.40 – 0.50 600
KÇP 65 / 310 Paslanmaz Sac 0.50 – 0.70 4000
KÇP 65 / 410 Paslanmaz Sac 0.50 – 0.70 4000
KSD 25 / 315 Bakır 0.50 – 0.50 600
KÇP 65 / 310 Bakır 0.50 – 0.80 1200
KÇP 65 / 410 Bakır 0.50 – 0.80 1200
KSD 25 / 315 Titanyum Çinko 0.50 – 0.70 600
KÇP 65 / 310 Titanyum Çinko 0.80 – 1.20 1200
KÇP 65 / 410 Titanyum Çinko 0.50 – 1.20 1200
